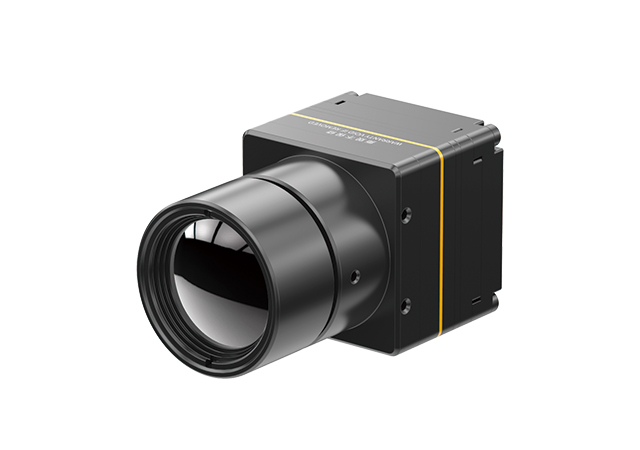

cr412 ceramic package 384x288/12µm thermal camera core

CR412 384×288 неохлаждаемые тепловизионные модули

Тепловой модуль CR412/R — это новый инфракрасный продукт, разработанный компанией Xinghe Fraredsensor Technology. Он использует инфракрасный детектор в керамическом корпусе 384×288/12 мкм. Тепловой модуль поддерживает в общей сложности 11 псевдоцветов (Горячий белый/Лава/Железо/Аква/Горячее железо/Медицинский/Арктический/Радужный1/Радужный2/Горячий красный/Горячий черный). Различные отрасли имеют разные варианты цветовой палитры.

Керамическая упаковка в настоящее время является самой популярной упаковочной технологией на рынке. Размер, вес и энергопотребление детектора могут быть значительно уменьшены.

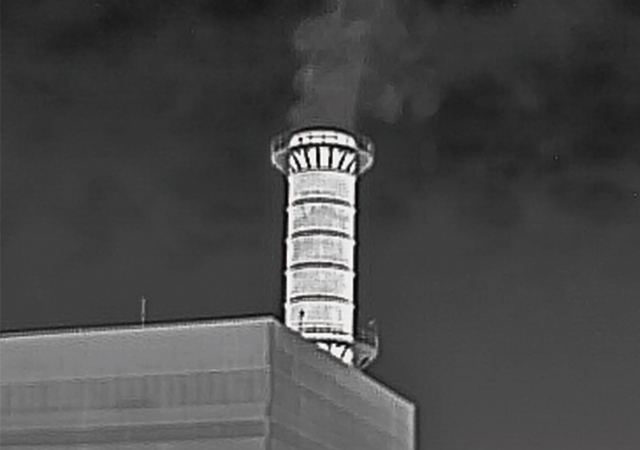

Благодаря интегрированному инфракрасному детектору в керамической упаковке тепловизионный модуль CR412/R обеспечивает четкое и резкое изображение.

Этот новый тепловой модуль CR412 предоставит больше возможностей для клиентов из различных отраслей, таких как промышленная автоматизация, интеллектуальная безопасность, беспилотная платформа, робот, интеллектуальное оборудование, усовершенствованная система помощи водителю, пожаротушение и т. д.

Category: Неохлаждаемые инфракрасные модули

Description
Reviews (0)

Основные особенности:

– Мини-размер: 25,4×25,4×22,0 мм (без объектива)
– Легкий вес: 20 г (без объектива)
– Типичная NETD<30mk
– Четкое, четкое тепловое изображение
– Типичное энергопотребление всего 0,8 Вт

Технические требования:

Модель	CR412/R
Производительность ИК-детектора
Разрешение	384×288
Размер пикселя	12 мкм
Спектральный диапазон	8~14 мкм
Типичный NETD	<30 мК
Обработка изображений
Частота кадров	25 Гц/30 Гц/50 Гц
Время запуска	5 с
Аналоговое видео	ПАЛ/НТСК
Цифровое видео	ЮВ/БТ.656/ЛВДС/УСБ2.0
Отображение изображения	Всего 11 (Горячий белый/Лава/Айронбоу/Аква/Горячее железо/Медицина/Арктика/Радуга1/Радуга2/Горячий красный/Горячий черный)
Алгоритм изображения	NUC/3DNR/DNS/DRC/EE
Электрические характеристики
Стандартный внешний интерфейс	50pin_HRS
Коммуникационный интерфейс	RS232/USB2.0
Напряжение питания	4~5,5 В
Типичная потребляемая мощность	0,8 Вт
Измерение температуры
Диапазон рабочих температур	-10℃~50℃
Диапазон измерения температуры	-20℃~150℃, 0℃~550℃
Точность измерения температуры	Больше ±2℃ или ±2%
SDK	Windows/Линукс; Добейтесь анализа видеопотока и преобразования из серого в температуру
Физические характеристики
Размер (мм)	25,4×25,4×22,0 мм (без объектива)
Масса	20 г (без объектива)
Адаптивность к окружающей среде
Рабочая Температура	-40℃～+70℃
Температура хранения	-45℃～+85℃
Влажность	5%~95%, без конденсации
Вибрация	5,35 г, 3 оси
Шок	Полусинусоидальная волна, 40 г/11 мс, 3 оси, 6 направлений
Оптика

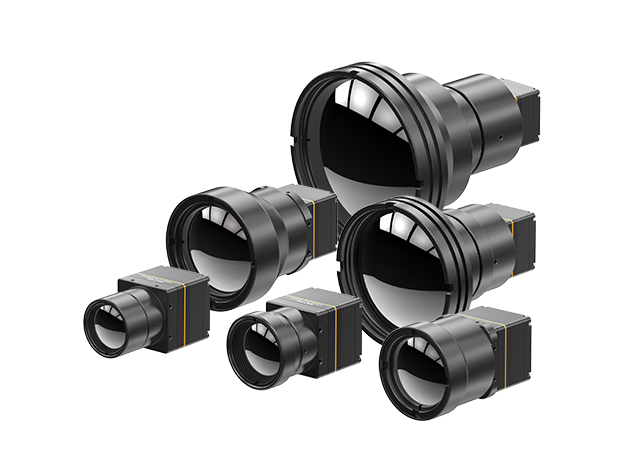

Дополнительный объектив	Фиксированный атермальный: 13 мм/19 мм/25 мм/35 мм/50 мм/70 мм (CR412) Фиксированный атермальный: 13 мм/19 мм/25 мм (CR412/R)
